Автоматическая станция пробоподготовки Amplitech E1
Amplitech E1 автоматизирует экстракцию ДНК и РНК и внесение очищенных нуклеиновых кислот в совместимые ПЦР-наборы. Станция предназначена для проведения пробоподготовки в клинико-диагностических лабораториях.
Кат. № D001-0 · РУ РЗН 2022/16981 от 26.04.2022
АВТОМАТИЧЕСКАЯ ПРОБОПОДГОТОВКА
Amplitech E1
Разработано и произведено ООО «Амплитек»
1 – 48
образцов за запуск
от 15 мин
экстракция, в зависимости от протокола
25 – 200 мкл
объем элюции
ВОЗМОЖНОСТИ
Возможности станции Amplitech E1
Автоматизация повторяющихся операций пробоподготовки в одном приборе.
01 / ГИБКАЯ ЗАГРУЗКА
Под объём
ваших исследований
От 1 до 48 образцов за запуск. До 24 образцов в одном цикле; два цикла выполняются последовательно без дополнительных действий оператора.
02 / УПРАВЛЕНИЕ
Запуск
по штрих-коду
Выбор протокола и ввод данных с помощью сканера. На картридже предусмотрены уникальный штрих-код и штрих-коды рядов.
03 / ПОДГОТОВКА ПЦР
Подготовка
ПЦР-реакций
Автоматическое внесение очищенных нуклеиновых кислот в совместимые предраскапанные ПЦР-реагенты.
До 192 ПЦР-реакций за запуск — в зависимости от набора и протокола.
НАБОРЫ РЕАГЕНТОВ ДЛЯ AMPLITECH E1
Предраскапанные в картриджи реагенты
Для работы на Amplitech E1 используют предраскапанные наборы реагентов. Реагенты распределены по ячейкам 96-луночного картриджа и закрыты фольгированной плёнкой.

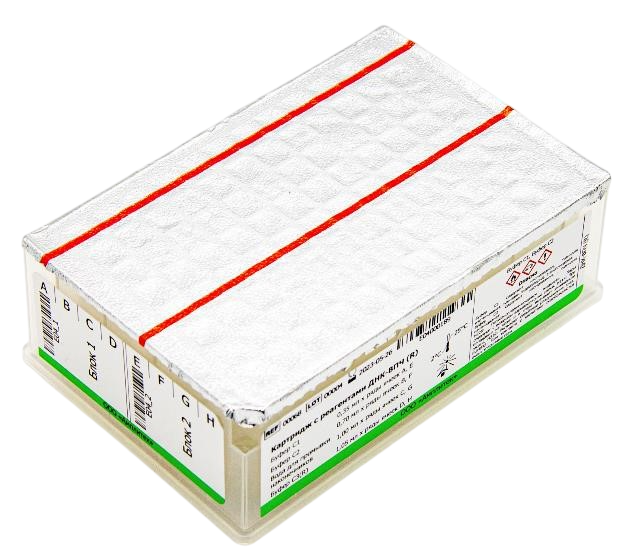

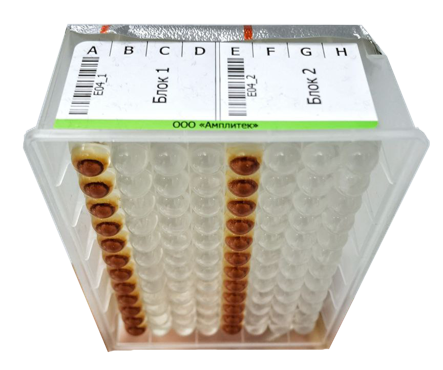

Внешний вид картриджа. Состав и расположение реагентов зависят от набора.
КАК УСТРОЕН КАРТРИДЖ
Маркировка помогает
подготовить запуск
- Защитная плёнка. Перед внесением образцов вскрывают необходимые ячейки по инструкции к набору.
- Красные полосы. На показанном картридже отмечают позиции для внесения биоматериала.
- Штрих-коды рядов и картриджа. Маркировка используется при подготовке работы станции.
- Протокол по штрих-коду. Нужный протокол выбирают по краткому руководству к конкретному набору.
ГИБКАЯ ЗАГРУЗКА
Вскрывайте нужные ячейки
Можно использовать часть картриджа. Ранее использованные ячейки заклеивают плёнкой из набора; неповреждённые ячейки остаются для последующих запусков в пределах срока годности и условий хранения.
СОСТАВ КОМПЛЕКТА
Реагенты и расходные материалы
В набор реагентов входят картриджи с предраскапанными реагентами, наконечники, реакционные пробирки и клейкие плёнки. Их количество зависит от набора.
Вскрытые ячейки предназначены для однократного использования. Условия хранения и сроки работы после вскрытия указаны в инструкции к набору.
ЛИНЕЙКА РЕАГЕНТОВ
Наборы для экстракции на Amplitech E1
Для экстракции на автоматической станции пробоподготовки Amplitech E1 выбирайте форму 1 соответствующего набора. Биоматериал и совместимость с последующим ПЦР-исследованием уточняйте по инструкции к конкретному набору.
| Набор | Назначение |
|---|---|
| ДНК-100РЗН 2021/13235 |
Набор реагентов для экстракции ДНК из биологического материала человека (ДНК-100) (мазки/соскобы со слизистой оболочки влагалища, цервикального канала, уретры, прямой кишки, ротоглотки, с конъюнктивы, с пузырьковых высыпаний и эрозивно-язвенных поражений кожи и слизистых оболочек, секрет предстательной железы, моча (осадок первой порции утренней мочи). |
| ДНК-100 (R)РЗН 2021/13235 |
«Набор реагентов для экстракции ДНК из биологического материала человека» (ДНК-100 (R)) по ТУ 21.20.23-020-19926214-2023» (мазки со слизистой оболочки влагалища, соскобы эпителия со слизистой оболочки цервикального канала). Используется с совместимыми наборами ООО «Амплитек». |
| ДНК-ВПЧ (R)РЗН 2022/17670 |
Набор реагентов для экстракции ДНК из биологического материала человека» (ДНК-ВПЧ (R)) (мазки со слизистой оболочки влагалища и соскобы эпителия со слизистой оболочки цервикального канала, соскобы эпителия со слизистой оболочки цервикального канала, помещённые в среду для жидкостной цитологии). Используется с совместимыми наборами ООО «Амплитек». |
| РНК-100РЗН 2021/14184 |
Набор реагентов для экстракции РНК из биологического материала человека (РНК-100) (мазки из носоглотки и/или ротоглотки, мокрота, фекалии). |
| РНК-100 (R)РЗН 2022/17400 |
Набор реагентов для экстракции РНК из биологического материала человека» (РНК-100 (R)) (мазки из носоглотки и/или ротоглотки). Для применения с Amplitech SARS-CoV-2 (R). Используется с совместимыми наборами ООО «Амплитек». |
| НК-100РЗН 2023/21296 |
Набор реагентов для экстракции ДНК/РНК из биологического материала человека» (НК-100) по ТУ 21.20.23-026-19926214-2023 (цельная кровь, плазма крови, лейкоциты крови, мокрота, слюна, мазки со слизистой оболочки носоглотки, ротоглотки, спинномозговая жидкость (ликвор), фекалии). |
| НК-100 (R)РЗН 2025/24569 |
Набор реагентов для экстракции ДНК/РНК из биологического материала человека (НК-100 (R)) по ТУ 21.20.23-041-19926214-2024 (цельная кровь (ЭДТА-К2), плазма крови (ЭДТА-К2), лейкоциты крови (ЭДТА-К2); мокрота, слюна, мазки со слизистой оболочки носоглотки, ротоглотки; бронхоальвеолярный лаваж (БАЛ); спинномозговая жидкость (ликвор); моча (осадок первой порции утренней мочи); фекалии). Используется с совместимыми наборами ООО «Амплитек». |
| НК-400РЗН 2023/20354 |
Набор реагентов для экстракции ДНК/РНК из биологического материала человека (НК-400) по ТУ 21.20.23-025-19926214-2023 (выделение из 400 и 800 мкл плазмы крови). |
| НК-400 (R)РЗН 2025/25193 |
Набор реагентов для экстракции ДНК/РНК из биологического материала человека (НК-400 (R)) по ТУ 20.59.52-051-19926214-2025 (выделение из 400 и 800 мкл плазмы крови) Используется с совместимыми наборами ООО «Амплитек». |
| НК-К (R)РЗН 2024/22613 |
Набор реагентов для экстракции ДНК/РНК из биологического материала человека и иксодовых клещей (НК-К (R)) по ТУ 21.20.23-037-19926214-2023 (цельная кровь, плазма крови, спинномозговая жидкость (ликвор), иксодовые клещи). Используется с совместимыми наборами ООО «Амплитек». |
| НК-ВЕТ |
Набор реагентов для экстракции ДНК/РНК из биологического материала животных, продуктов питания и объектов окружающей среды (НК-ВЕТ) (цельная кровь, плазма крови, сыворотка крови, лейкоциты крови; мокрота, слюна, мазки из респираторного тракта; спинномозговая жидкость (ликвор); асцитическая жидкость, содержимое бурс и гигром; фекалии, помет птиц, меконий, ректальные мазки, мазки из клоаки, моча; содержимое желудка / брюшной полости; сперма, яйца, куриные эмбрионы, аллантоисная жидкость; амниотическая жидкость; молоко; тканевой материал животных (в том числе ушные выщипы, патологический материал); суспензии насекомых, клещей (и других животных типа Членистоногие); волосяные луковицы, перья птиц; продукты питания животного происхождения и корма растительного и животного происхождения (кормовые добавки, комбикорма, текстураты, мясокостная мука, консервы, полуфабрикаты); культуры микроорганизмов и культуры клеток животных; смывы с объектов окружающей среды, почва). |
| НК-ВЕТ (R) |
Набор реагентов для экстракции ДНК/РНК из биологического материала животных, продуктов питания и объектов окружающей среды (НК-ВЕТ (R)) (цельная кровь, плазма крови, сыворотка крови, лейкоциты крови; мокрота, слюна, мазки из респираторного тракта; спинномозговая жидкость (ликвор); асцитическая жидкость, содержимое бурс и гигром; фекалии, помет птиц, меконий, ректальные мазки, мазки из клоаки, моча; содержимое желудка / брюшной полости; сперма, яйца, куриные эмбрионы, аллантоисная жидкость; амниотическая жидкость; молоко; тканевой материал животных (в том числе ушные выщипы, патологический материал); суспензии насекомых, клещей (и других животных типа Членистоногие); волосяные луковицы, перья птиц; продукты питания животного происхождения и корма растительного и животного происхождения (кормовые добавки, комбикорма, текстураты, мясокостная мука, консервы, полуфабрикаты); культуры микроорганизмов и культуры клеток животных; смывы с объектов окружающей среды, почва)/ Используется с совместимыми наборами ООО «Амплитек». |
РАБОЧИЙ СТОЛ
Всё для пробоподготовки —
на своих местах
Выдвижной стол открывает доступ к реагентам и расходным материалам. Станция оснащена 24 дозирующими каналами, термостатирующим блоком и блоком магнитов.
- Одноразовые наконечники
- Пробирки для экстракции
- Картриджи с реагентами
- Совместимые предраскапанные ПЦР-смеси
- Емкость для сброса наконечников
Перед запуском оператор устанавливает реагенты и расходные материалы, вносит образцы и считывает штрих-коды. Подготовку выполняют по инструкции к набору.
ПРИНЦИП РАБОТЫ
Три этапа автоматической экстракции
Лизис и связывание
Обработка образца лизирующим раствором и связывание нуклеиновых кислот с магнитным сорбентом.
Отмывка
Последовательная отмывка магнитного сорбента по выбранному протоколу.
Элюция и перенос
Освобождение нуклеиновых кислот и перенос очищенного элюата в соответствующие контейнеры.
Параметры и продолжительность каждого этапа определяются протоколом используемого набора реагентов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики Amplitech E1
Основные показатели станции и требования к подключению.
| Образцов за один запуск | От 1 до 48 |
|---|---|
| Время экстракции | От 15 минут, в зависимости от протокола |
| Объём элюции | От 25 до 200 мкл |
| Габариты, Д × Ш × В | 580 × 550 × 583 мм |
| Масса | 58 кг |
Все технические характеристики
| Технология выделения | Сепарация на магнитных частицах |
|---|---|
| Образцов за один запуск | От 1 до 48 |
| Образцов за один цикл | До 24 |
| Последовательных циклов | 2, без дополнительных действий оператора |
| Время экстракции | От 15 минут, в зависимости от протокола |
| Объём элюции | От 25 до 200 мкл |
| Дозирующие каналы | 24 |
| Выбор протокола | Считывание штрих-кода |
| Габариты, Д × Ш × В | 580 × 550 × 583 мм |
| Масса | 58 кг |
| Электропитание | 230 В, 50 Гц |
| Максимальная потребляемая мощность | 400 В·А |
| Подключение к компьютеру | USB 2.0 |
| Каталожный номер | D001-0 |
КОМПЛЕКСНЫЕ РЕШЕНИЯ
Станция и реагенты для вашей задачи
Amplitech E1 выполняет пробоподготовку. Дальнейшее исследование проводят с соответствующим ПЦР-набором и совместимым амплификатором.
ВПЧ
Amplitech HPV GT (R)
Пример комплекса: станция Amplitech E1, набор для экстракции ДНК-ВПЧ (R) и ПЦР-набор Amplitech HPV GT (R).
Пробоподготовка для последующего выявления, количественного определения и генотипирования ДНК ВПЧ.
УРОГЕНИТАЛЬНЫЕ ИНФЕКЦИИ
Amplitech STIC (R)
Автоматизированная пробоподготовка как часть исследования вагинального биотопа с набором Amplitech STIC (R).
Совместимые реагенты для экстракции и параметры работы подбирают по используемому набору.
Подбор совместимых наборов: реагенты для экстракции ДНК и РНК ↗
ПОДГОТОВКА К РАБОТЕ
Комплектация и установка
Станция предназначена для клинико-диагностических лабораторий. Установку выполняет персонал, уполномоченный производителем.
В комплекте
- Станция Amplitech E1
- Сканер штрих-кодов
- Шнур электропитания и USB-кабель
- Два адаптера для контейнеров с элюатом
- Перфоратор для защитной плёнки картриджей
- Руководство по эксплуатации
Место в лаборатории
Устойчивая поверхность с учётом массы станции 58 кг и выдвижения рабочего стола.
Необходимо свободное пространство: не менее 10 см с боков и сзади, 75 см спереди.
Рабочая температура: от +10 до +35 °C. Полные требования к установке и оборудованию приведены в руководстве.
ДОКУМЕНТАЦИЯ
Материалы для специалистов
Эксплуатационная документация и сведения о регистрации прибора.
Руководство
Устройство станции, порядок работы, обслуживание и требования к установке.
Регистрационное удостоверение
Автоматическая станция пробоподготовки Amplitech E1.
РУ РЗН 2022/16981 от 26.04.2022.
